全球 IC 載板技術龍頭 日本載板大廠揖斐電

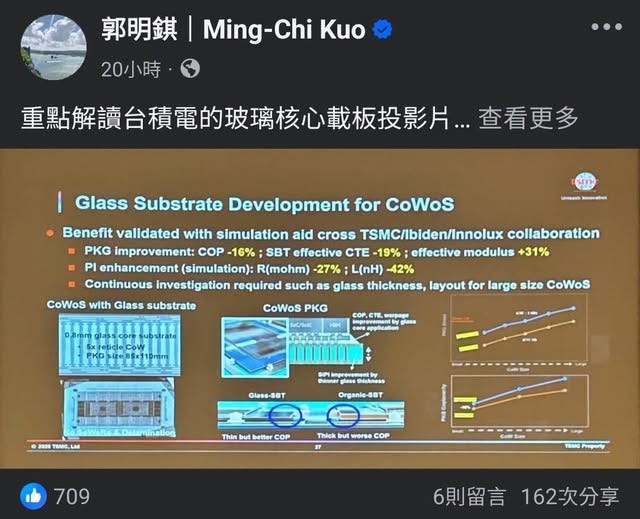

日本載板大廠揖斐電（Ibiden，東證代號 4062）在玻璃核心基板（Glass Core Substrate, GCS）的研發與供應鏈卡位上，近期因應台積電在先進封裝路線圖的公開，有了極為明確的生態圈分工，這項技術在台積電最新的 CoPoS（Chip-on-Panel-on-Substrate） 封裝技術體系中，被定位為決定下一代 AI 晶片能否順利量產的關鍵「oS（玻璃核心基板）」組件
玻璃核心基板，本質上是一個「三層夾心」的複合結構：中央為高純度的玻璃核心，上下兩面再黏合多層的 ABF 增層
1. 高純度玻璃核心材料（Glass Core）
海外特種玻璃巨頭：半導體封裝級玻璃對熱膨脹係數（CTE）與平整度要求極高。目前全球高階特種玻璃的熔煉與配方技術，仍高度集中在康寧（Corning）、肖特（Schott）、以及 旭硝子（AGC，東證代號 5201） 手中。在相關技術路線圖中，康寧（Corning） 與 肖特（Schott） 是最主要的上游原材供應者
高價值量加工源：在實務驗證中，由台廠：群創光電（Innolux，台股代號 3481） 進行精細加工的高純度玻璃，是目前供應鏈中最關鍵、單價最高的材料來源
2. ABF 增層材料（ABF Dielectric Film）
獨家材料供應：玻璃核心外的增層線路，依然高度依賴 ABF 樹脂，Ibiden 在當前技術驗證中所採用的 ABF 材料，主要來自日商 味之素（Ajinomoto，東證代號 2802）
主流規格：主要使用味之素的 GL107 規格並混搭 ABF-GCP，以 24 至 28 層的設計進行測試，這也是對應 2027 至 2028 年 AI 晶片的主流高階 ABF 規格
Ibiden 是何方神聖？
日本載板技術龍頭：Ibiden，長期以來被視為全球 IC 載板的技術風向球。與台廠雙雄 欣興（Unimicron）、南電（Nan Ya PCB） 相比，Ibiden 的核心優勢並不在於「產能規模」，而在於「極致高階製程的研發定義能力」與「超高層數/大尺寸下的良率控制」
Ibiden 的壁壘：隨著 AI 晶片（如 NVIDIA Blackwell / Rubin 世代）模組尺寸擴大到 85×110mm 以上，載板層數拉高至 24 至 28 層。當不同材料疊加、層數極高時，熱脹冷縮會導致載板嚴重扭曲（翹曲），進而引發晶片斷線或焊接失敗
Ibiden 擁有業界最深厚的材料配方與應力模擬技術，在大尺寸、超高層數下的平整度控制領先台廠半個世代。欣興目前在 16 至 20 層的量產良率已非常成熟，並成功卡位美系 AI 巨頭的供應鏈；南電則在主流常規伺服器（12 至 16 層）的良率表現穩定。但在面對 24 層以上、極致大尺寸的「怪獸級晶片」時，台廠的初期良率與產出穩定度仍難與 Ibiden 匹敵
在先進封裝（如 CoWoS）外圍的基板上，為了承載更多的高頻寬記憶體（HBM）與邏輯晶片，載板表面的佈線密度極高。Ibiden 能夠在大面積上穩定實現 L/S ＜5μm/5μm 的線路精細度，這對曝光設備的參數調整與化學蝕刻的均勻度要求近乎苛刻
當 AI 加速器的工作頻率衝破 10 GHz，傳統表面貼裝（SMT）產生的寄生電感會大幅扼殺供電效率。Ibiden 具備將高階電容（如內埋 MLCC）直接「嵌入」載板內部的技術，這能釋放 20-40% 的載板表面空間，並降低一個數量級的寄生電感，這項技術目前全球僅有 Ibiden 與韓國三星電機（Semco）具備第一梯隊的量產競爭力
商業模式與戰略定位的差異
Ibiden 賺的是「技術溢價」：每當 Intel 或 NVIDIA 設計出超越當代極限的晶片時，第一個共同開發的對象通常是 Ibiden，Ibiden 藉此享受產品生命週期初期（高單價、高毛利）的紅利。當技術走向成熟、對手開始追趕時，它就將產能轉向下一個世代的研發
台灣雙雄賺的是「規模與效率財」：欣興與南電的強項在於聚落效應與製程優化能力。特別是欣興，緊鄰台灣先進封裝的生態圈，能夠以極快的速度承接 Ibiden 驗證成功後、開始進入「大放量」階段的次高階訂單
